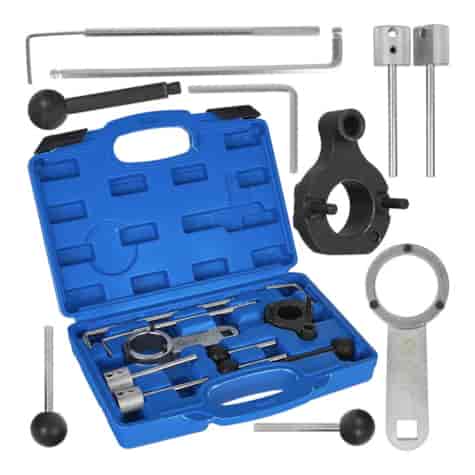

Blokada rozrządu VW AUDI SEAT 1.4 1.6 2.0 TDI CR (5)

Profesjonalny zestaw narzędzi do ustawiania i blokowania rozrządu w silnikach wysokoprężnych grupy VAG z układem Common Rail.

Komplet przeznaczony jest do prac serwisowych przy wybranych jednostkach 1.4 TDI CR, 1.6 TDI CR oraz 2.0 TDI CR, stosowanych w samochodach Volkswagen, Audi, SEAT i Škoda. Zestawy tej konfiguracji wykorzystuje się podczas ustawiania i kontroli faz rozrządu oraz prac związanych z demontażem i montażem paska rozrządu.

Największą zaletą kompletu jest zebranie w jednej walizce specjalistycznych przyrządów potrzebnych do ustalenia położenia wału korbowego, wałka rozrządu i koła pompy wysokiego ciśnienia oraz obsługi napinacza paska. Odpowiednie unieruchomienie tych elementów pozwala zachować wymagane wzajemne położenie podzespołów podczas prac przy napędzie rozrządu.

NAJWAŻNIEJSZE ZALETY

• Szerokie zastosowanie w silnikach VAG TDI Common Rail – zestaw obejmuje wybrane jednostki 1.4, 1.6 i 2.0 TDI CR.

• Kompleksowy zestaw do prac przy rozrządzie – zawiera przyrządy do blokowania i pozycjonowania kluczowych elementów układu.

• Narzędzia o konkretnym przeznaczeniu serwisowym – zamiast przypadkowego unieruchamiania kół czy wału można zastosować przyrządy odpowiadające konstrukcji danego mechanizmu.

• Przydatny zarówno przy wymianie paska, jak i kontroli ustawienia rozrządu.

• Porządek i wygodne przechowywanie – wszystkie elementy mają swoje miejsca w zamykanej walizce transportowej.

ZASTOSOWANIE

Zestaw przeznaczony jest do wybranych silników TDI Common Rail grupy VAG:

1.4 TDI CR:
CUSA, CUSB, CUTA

1.6 TDI CR:
CLHA, CLHB, CRKA, CRKB, CXXA, CXXB

2.0 TDI CR:
CKFB, CKFC, CRBC, CRBD, CRFA, CRFC, CRMB, CRLB, CRLC, CRVA, CRVC, CUAA, CUNA, CUPA, CUUA, CUUB, CUWA, DDAA

2.0 TDI CR Ultra:
CNHA, CNHC, CSUA, CSUB, CSUD, CSUE

ELEMENTY ZESTAWU I ICH ZASTOSOWANIE

Kompletna blokada wału korbowego

Dwuczęściowy przyrząd przeznaczony do ustalenia i zablokowania wału korbowego w wymaganym położeniu podczas prac przy napędzie rozrządu.

Zestaw składa się z właściwej blokady montowanej przy kole wału oraz współpracującego z nią trzpienia.

Przyrząd kontrujący

Solidny przyrząd z pierścieniową częścią roboczą i trzpieniami, przeznaczony do przytrzymywania/kontrowania koła pompy wysokiego ciśnienia. Pozwala przytrzymać koło podczas czynności serwisowych, wyposażony w otwór pod trzpień 1/2" grzechotki lub przedłużki

Zestaw trzpieni

Trzpienie ustalające – blokujące wałek rozrządu

Specjalne trzpienie blokujące dla wysokociśnieniowej pompy paliwa

Zestaw narzędzi do obsługi paska i napinacza

Zestaw specjalistycznych przyrządów wykorzystywanych podczas prac związanych z paskiem rozrządu, jego napinaczem oraz napinaczem paska napędu dodatkowych podzespołów.

• Przyrząd regulacyjny rolki napinającej – służy do obsługi i ustawiania rolki napinającej podczas prac przy pasku rozrządu.

• Przyrząd blokujący rolki napinającej – przeznaczony do blokowania mechanizmu rolki napinającej.

• Przpień blokujący napinacz paska napędowego dodatkowych podzespołów – umożliwia unieruchomienie napinacza podczas odpowiednich czynności serwisowych.

Kompletny zestaw w walizce

Wszystkie przyrządy umieszczono w profilowanej walizce transportowej z tworzywa sztucznego. Każdy element ma wydzielone miejsce, co ułatwia zachowanie porządku, szybkie sprawdzenie kompletności zestawu oraz przechowywanie narzędzi pomiędzy kolejnymi pracami.

Walizka sprawia, że specjalistyczne blokady, trzpienie i przyrządy do obsługi napinacza tworzą jeden uporządkowany zestaw warsztatowy, który można wygodnie przechowywać i transportować.
