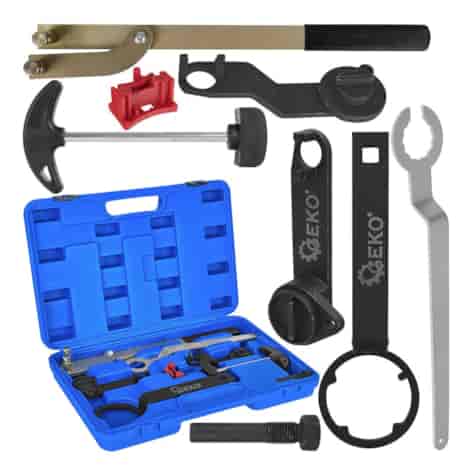

Blokada rozrządu VAG EA211 1.0 1.2 1.4 TSI TFSI TGI (4)

Blokada rozrządu VAG EA211 1.0 1.2 1.4 TSI TFSI TGI

Profesjonalny zestaw do obsługi rozrządu silników benzynowych VAG z rodziny EA211. Przeznaczony do jednostek 1.0, 1.2 i 1.4 TSI/TFSI, a w odpowiednich kodach silnikowych również wersji TGI. Zestaw umożliwia blokowanie i ustawianie wału korbowego oraz wałków rozrządu, regulację napinacza paska, a także przytrzymywanie kół pasowych podczas demontażu i montażu.

Rozbudowany zestaw obejmuje również narzędzia stosowane przy silnikach 1.4 TSI/TFSI z systemem ACT/COD.

Zastosowanie

Zestaw przeznaczony jest do samochodów grupy VAG: Volkswagen, Audi, Škoda i SEAT, wyposażonych w paskowe silniki rodziny EA211.

Zestaw jest przeznaczony m.in. do silników:

• 1.0 MPI: CHYA, CHYB, CHYC, CPGA

• 1.0 TSI: m.in. CHZA, CHZB, CHZC, CHZD, CHZJ

• 1.2 TSI: CJZA, CJZB, CJZC, CJZD, CYVA, CYVB, CYVD

• 1.4 TSI: m.in. CHPA, CHPB, CMBA, CPTA, CPVA, CPVB, CPWA, CXSA, CZCA, CZDA, CZEA.

Obejmuje silniki o pojemności 1.0, 1.2 oraz 1.4, w tym jednostki TSI/TFSI i wybrane TGI.

Specyfikacja

• Typ: zestaw do ustawiania i blokowania rozrządu

• Zastosowanie: Volkswagen / Audi / Škoda / SEAT

• Rodzina silników: EA211

• Pojemność: 1.0 / 1.2 / 1.4

• Silniki: TSI / TFSI oraz odpowiednie wersje TGI

• Paliwo: benzyna; TGI – benzyna/CNG

• Napęd rozrządu: pasek zębaty

• Obsługa: wał korbowy, wałki rozrządu, napinacz paska i koła pasowe

Elementy zestawu i ich zastosowanie

Przyrząd do ustawiania wałka rozrządu

Służy do precyzyjnego ustawienia i unieruchomienia wałka rozrządu w wymaganej pozycji podczas prac serwisowych.

Przyrząd do ustawiania wałka rozrządu

Druga czarna profilowana blokada, współpracuje z odpowiednim wałkiem i umożliwia zachowanie właściwego położenia faz rozrządu

Trzpień blokujący wał korbowy

Wkręcany trzpień służy do ustalenia wału korbowego w wymaganej pozycji serwisowej, zapobiegając jego obrotowi podczas ustawiania rozrządu.

Narzędzie montażowe paska rozrządu

Przyrząd z uchwytem typu T służy do dociśnięcia paska rozrządu pomiędzy wałkami, ułatwiając prawidłowe założenie blokady wałków

Blokada koła wałka rozrządu

Czerwony profilowany element służy do ustalenia koła wałka rozrządu w odpowiednim położeniu.

Klucz do regulacji napinacza

Długi klucz z profilowanym oczkiem służy do ustawiania napinacza paska rozrządu, umożliwiając uzyskanie właściwego napięcia paska.

Przyrząd do przytrzymywania koła pasowego wału

Narzędzie z pierścieniową końcówką. Służy do kontrowania koła pasowego wału korbowego podczas odkręcania i dokręcania jego śruby mocującej.

Regulowany przyrząd dwutrzpieniowy do kontrowania kół

Długie narzędzie z dwoma trzpieniami i rękojeścią, służące do pewnego przytrzymywania odpowiedniego koła podczas prac montażowych.
